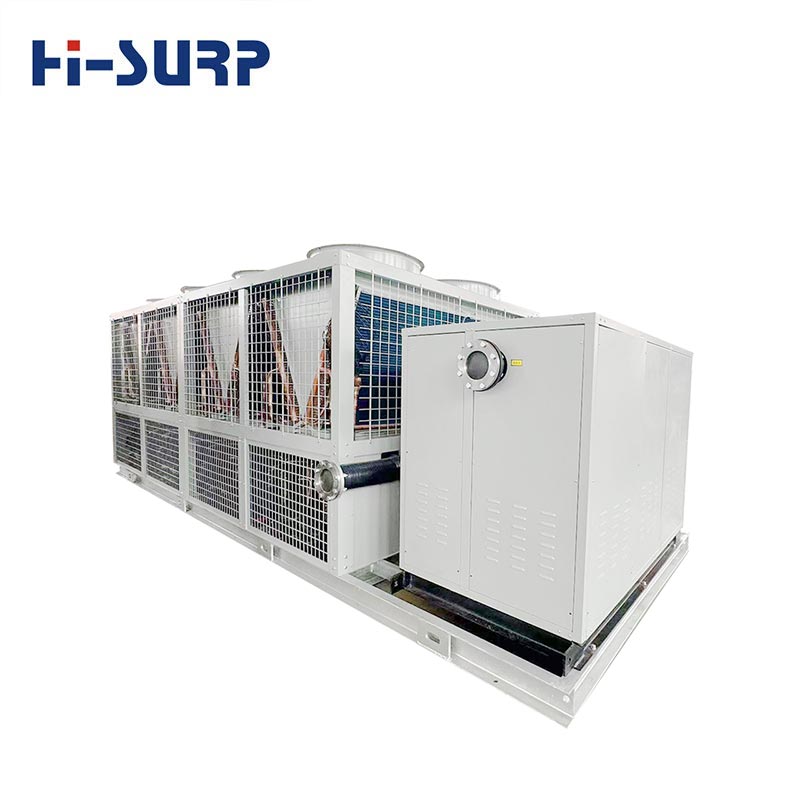

Bomba de calor enfriada por aire EVI

La bomba de calor enfriada por aire Hisurp EVI es una unidad de alto rendimiento, con alta calidad, que adopta la tecnología de inyección de vapor mejorada (EVI) basada en las bombas de calor/enfriadoras enfriadas por aire tradicionales. Es particularmente adecuado para proyectos con altos requisitos de capacidad de calefacción en entornos de baja temperatura (como regiones del norte, climas fríos o escenarios de calentamiento de procesos).

Enviar consulta

¿Qué es el EVE?

EVI (inyección de vapor mejorada) para bomba de calor enfriada por aire EVI es una tecnología que mejora el compresor Rendimiento mediante inyección intermedia de gas (electroinyección). Su principio fundamental es:

Durante el proceso de compresión del compresor, una porción del vapor refrigerante, procesada por un intermediario se introduce el intercambiador de calor;
Esto aumenta el caudal másico y la entalpía de descarga del compresor;
mejorando así significativamente la capacidad de calefacción a baja temperatura y la eficiencia del sistema.

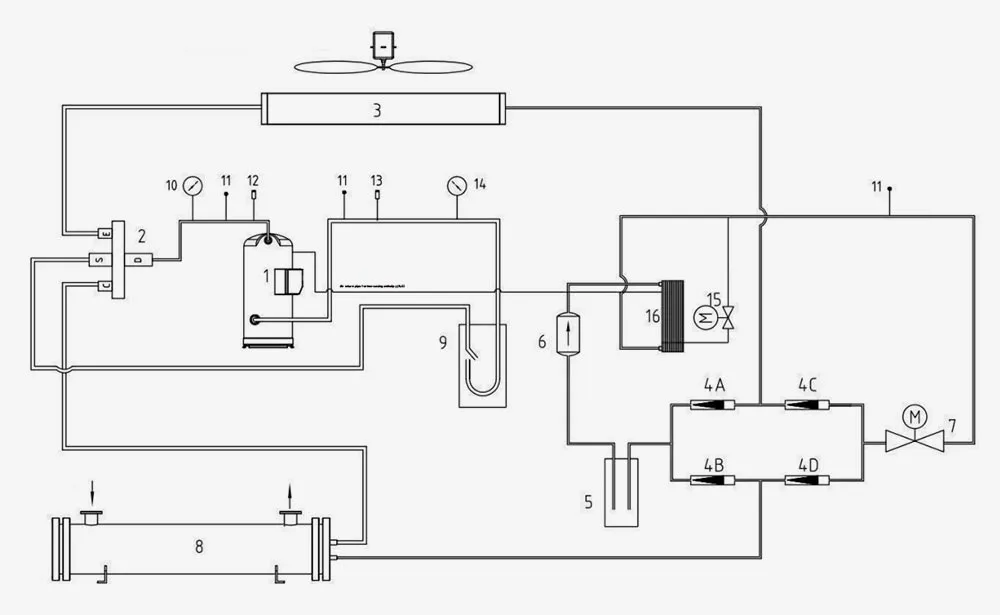

¿Cómo funciona la bomba de calor enfriada por aire EVI?

1. Compresor de desplazamiento
2. Válvula de cuatro vías
3. Intercambiador de calor del lado del aire
4. Válvula de retención
5. Depósito de líquido a alta presión
6. Filtro seco
7. Válvula de expansión electrónica
8. Intercambiador de calor de carcasa y tubos
9. Separador gas-líquido
10. Medidor de alta presión (omitido)
11. Válvula de aguja de proceso
12. Interruptor de alta presión
13. Interruptor de baja presión
14. Medidor de baja presión (omitido)
15. Válvula de expansión electrónica que aumenta la entalpía
16. Economizador que aumenta la entalpía del gas

Nota: La línea doble es un ciclo de refrigeración, la línea simple es un ciclo de aumento de entalpía del chorro

Durante el funcionamiento de calefacción de la duradera bomba de calor enfriada por aire EVI, la ruta de circulación del refrigerante es: compresor 1 → válvula de cuatro vías 2 → intercambiador de calor de carcasa y tubos 9 → válvula de retención 4B → depósito de líquido de alta presión 5 → filtro seco 6 → válvula de expansión electrónica 7 → válvula antirretorno 4C → intercambiador de calor del lado aire 3 → válvula de cuatro vías 2 → gas-líquido separador 9 → compresor 1

El circuito de aumento de entalpía del chorro es: Salida del intercambiador de calor de placas → expansión electrónica de aumento de entalpía válvula → placa intercambiador de calor → amortiguador → compresor

Este diagrama es un sistema único y el otro sistema es consistente con este sistema.

Características

Strong Heating Capacity at Low Temperatures

Gran capacidad de calefacción a bajas temperaturas

Las bombas de calor ordinarias enfriadas por aire experimentan una caída significativa de rendimiento por debajo de -5 ℃.
Las bombas de calor avanzadas EVI enfriadas por aire pueden funcionar de manera estable a temperaturas ambiente de -20 ℃ o incluso menos.

Capacidad de calefacción significativamente mejorada

La capacidad de calefacción aumenta entre un 20% y un 40% en condiciones de baja temperatura.

Mayor eficiencia energética

Mejora del COP y reducción del consumo de energía operativa.

Operación más segura del compresor

Reducción efectiva de la temperatura de escape, minimizando el riesgo de sobrecalentamiento.

Preparación antes de la instalación

1. Cuando se transporte al sitio de instalación, la bomba de calor enfriada por aire EVI se debe revisar cuidadosamente de acuerdo con la lista de empaque de todos los artículos. En caso de existir algún daño o falta de piezas, se informará inmediatamente a la fábrica de Hisurp.
2. El usuario deberá disponer de una cimentación rígida o base de hormigón indeformable. La base debe ser plana y capaz de soportar el peso de la propia bomba de calor enfriada por aire EVI: para toda la unidad, se puede colocar directamente sobre la viga de carga según el dibujo (ver adjunto I).
3. La bomba de calor enfriada por aire EVI se puede colocar en un lugar bien ventilado, como el techo, el balcón o en cualquier lugar conveniente de instalación cerca de lugares con aire acondicionado. Debe haber suficiente espacio de ventilación alrededor de la unidad y no debe haber menos de 1,5 metros de espacio alrededor de la parte delantera y trasera, izquierda y derecha de la unidad. No debe haber obstrucciones que afecten el flujo de aire que sale dentro de los 5 metros de la salida de aire. La distancia entre la unidad y la superficie de entrada de aire de la unidad no debe ser inferior a 3 metros para evitar la interferencia mutua de cada unidad y afectar el rendimiento normal de la unidad (ver adjunto II).
4. Las tuberías de conexión de la bomba de calor enfriada por aire EVI y la propia unidad deben prepararse de acuerdo con los estándares locales de HVAC.

Casos de proyectos

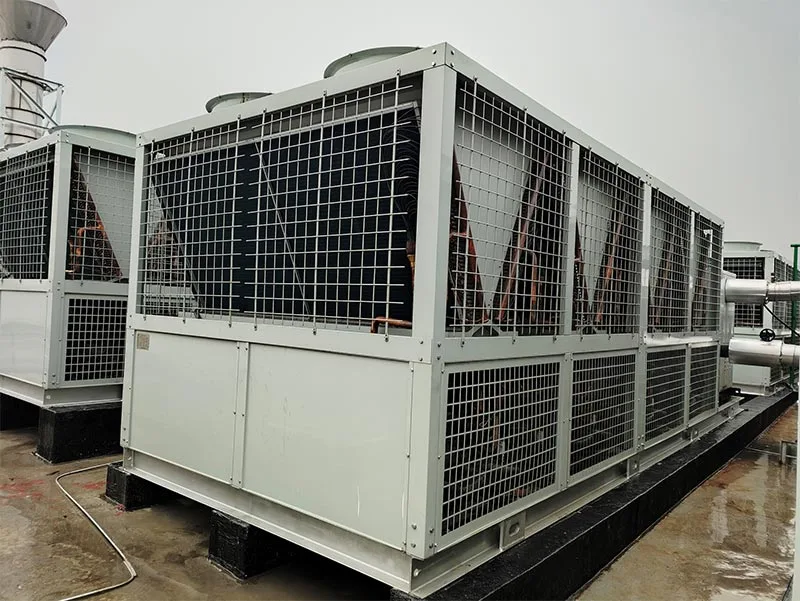

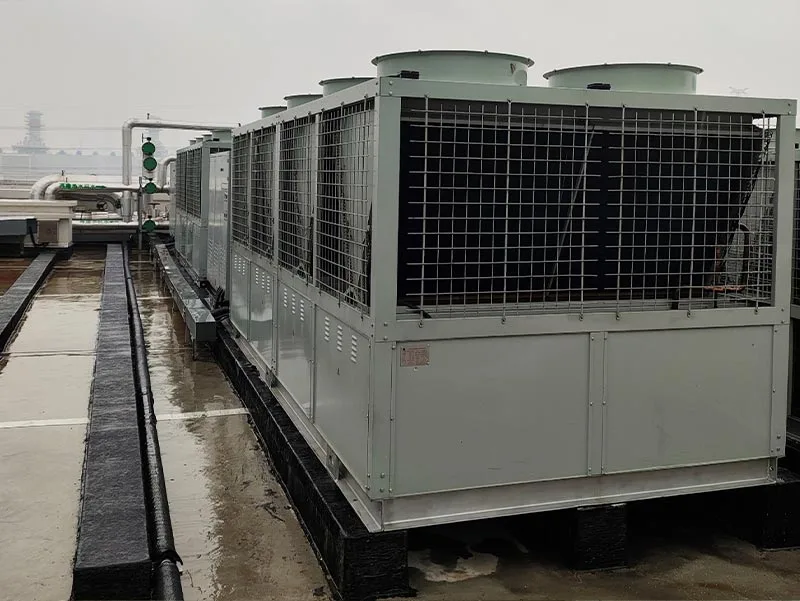

Las bombas de calor enfriadas por aire EVI están instaladas en la azotea.
