¿Cómo puede una AHU marina ofrecer un rendimiento HVAC confiable en los entornos a bordo más exigentes?

Ahu marinoLos sistemas son esenciales para mantener estables la temperatura, la humedad, la ventilación y la calidad del aire a bordo de barcos e instalaciones costa afuera. Como fabricante chino de equipos HVAC marinos,HISURPdesarrolla soluciones AHU marinas personalizadas con protección contra la corrosión de grado marino, resistencia a las vibraciones, instalación flexible y control inteligente para entornos marítimos exigentes.

Una unidad de tratamiento de aire marino debe funcionar en condiciones que son significativamente más desafiantes que las que se encuentran en los edificios comerciales convencionales. La niebla salina, la alta humedad, la vibración, el movimiento de los recipientes, el espacio de instalación limitado y las condiciones operativas en constante cambio imponen exigencias adicionales a los equipos HVAC.

La UTA marina de HISURP está diseñada en torno a estos requisitos. El sistema puede admitir configuraciones de agua enfriada, expansión directa (DX) y recuperación de calor, al tiempo que incorpora aislamiento de vibraciones, protección contra la corrosión de grado marino, control inteligente y opciones de montaje flexibles. Dependiendo de la configuración, el sistema proporciona un caudal de aire de 1.000 a 50.000 m³/h, una capacidad de refrigeración de 5 a 300 kW y una capacidad de calefacción de 3 a 200 kW.

Tabla de contenido

• ¿Qué es una AHU marina?
• ¿Por qué los barcos necesitan unidades de tratamiento de aire especializadas?
• ¿Cuáles son las características clave de una UTA marina?
• Especificaciones técnicas de la AHU marina de un vistazo
• ¿Dónde se pueden utilizar los sistemas marinos AHU?
• ¿Cómo se debe seleccionar una UTA marina?
• ¿Cómo afecta la calidad de las AHU marinas al funcionamiento a largo plazo?
• Preguntas frecuentes sobre las UTA ​​marinas
• Conclusión

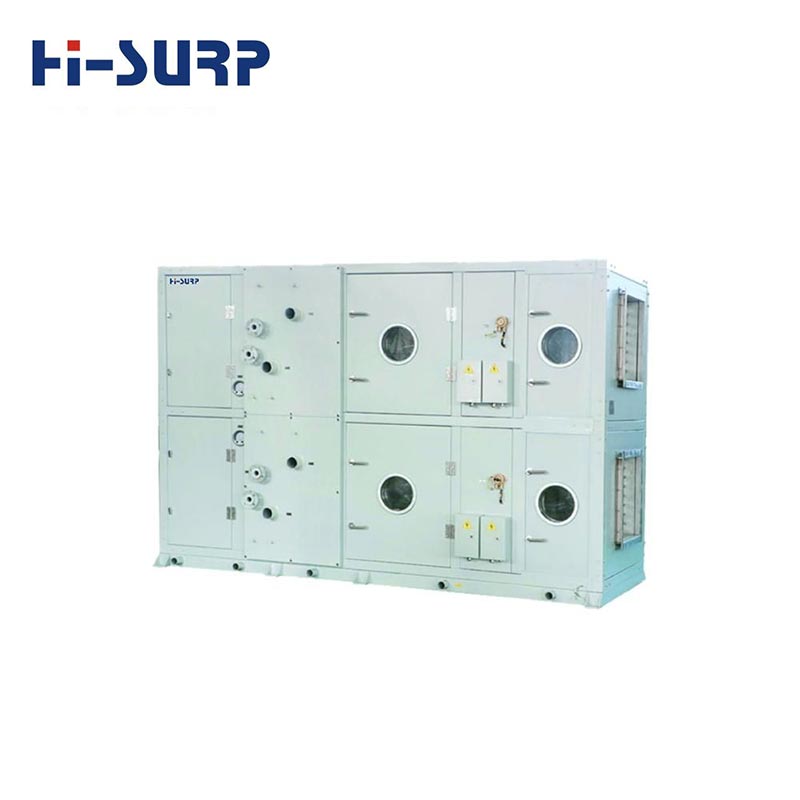

¿Qué es una AHU marina?

Una AHU marina, o unidad de tratamiento de aire marino, es un sistema HVAC diseñado para acondicionar y distribuir aire en barcos, plataformas marinas y otras instalaciones marinas. A diferencia de las AHU comerciales estándar, los modelos marinos deben adaptarse al movimiento de la embarcación, la vibración, el aire cargado de sal, la humedad, los espacios restringidos para equipos y estrictos requisitos de confiabilidad operativa.

Una UTA marina bien diseñada puede integrar refrigeración, calefacción, filtración, ventilación, control de humedad y monitoreo inteligente en un único sistema de tratamiento de aire. Esto lo hace adecuado tanto para la comodidad de la tripulación como para áreas donde las condiciones ambientales estables son importantes para los equipos y las operaciones.

De acuerdo con las especificaciones del producto HISURP, el sistema se puede configurar con funciones de agua helada, enfriamiento DX o recuperación de calor. La recuperación de calor puede utilizar el agua de la camisa del motor como fuente de calefacción, lo que ayuda a mejorar la utilización general de la energía en los buques donde hay calor residual disponible.

¿Por qué los barcos necesitan unidades de tratamiento de aire especializadas?

Los sistemas HVAC marinos funcionan en un entorno donde los equipos de aire acondicionado convencionales pueden sufrir corrosión acelerada, tensión mecánica y condiciones de funcionamiento inestables. Por lo tanto, seleccionar equipos diseñados específicamente para servicios marítimos puede ser fundamental para la confiabilidad del sistema.

• Niebla salina y corrosión:Los ambientes de agua de mar pueden acelerar la corrosión de los componentes metálicos expuestos y las superficies de transferencia de calor.
• Vibración y movimiento:Los motores, los sistemas de propulsión y el movimiento de las embarcaciones crean tensiones mecánicas que los equipos HVAC de edificios estacionarios pueden no estar diseñados para soportar.
• Espacio limitado:A menudo los equipos deben instalarse en salas de máquinas compactas, espacios técnicos, techos o cabinas.
• Condiciones de funcionamiento variables:Los barcos pueden moverse entre diferentes climas y entornos operativos, lo que genera requisitos cambiantes de refrigeración y calefacción.
• Requisitos de comodidad:Las cabinas de tripulación, los restaurantes, los espacios para pasajeros y las salas de control requieren una gestión confiable de la temperatura y la humedad.

Por estos motivos, el diseño de HVAC marino debe considerar algo más que la capacidad de refrigeración únicamente. La construcción mecánica, la resistencia a la corrosión, los controles, el método de instalación, la filtración, la capacidad de servicio y los requisitos de clasificación pueden influir en la selección del equipo.

¿Cuáles son las características clave de una UTA marina?

1. Múltiples fuentes de calefacción y refrigeración

Una ventaja importante de una UTA marina configurable es su capacidad para adaptarse a diferentes sistemas de energía a bordo. La solución de HISURP puede admitir agua helada central, expansión directa y recuperación de calor. Esto brinda a los diseñadores de barcos una mayor flexibilidad al integrar equipos HVAC en una embarcación existente o de nuevo diseño.

Para embarcaciones equipadas con fuentes de calor de motor adecuadas, la recuperación de calor puede utilizar agua de la camisa del motor a aproximadamente 60–90 °C para calefacción. Este enfoque puede reducir la dependencia de la calefacción eléctrica adicional y hacer un mejor uso de la energía disponible a bordo.

2. Protección contra la corrosión de grado marino

La resistencia a la corrosión es una de las consideraciones más importantes para los equipos HVAC marinos. HISURP especifica protección contra la corrosión C5-M de grado marino y ofrece construcción de acero inoxidable para configuraciones seleccionadas. Los componentes clave también pueden utilizar acero inoxidable 316L, mientras que los intercambiadores de calor pueden configurarse con aleación de cobre-níquel o titanio según los requisitos de la aplicación.

La especificación del producto también enumera una duración de prueba de niebla salina de al menos 1000 horas, lo que proporciona una referencia importante al evaluar la resistencia a ambientes marinos agresivos.

3. Diseño antivibración y antibalanceo

Los equipos a bordo están expuestos a vibraciones, balanceos, cabeceos y otras condiciones dinámicas. La UTA marina puede utilizar una base absorbente de vibraciones y conexiones flexibles para reducir la transmisión de vibraciones mecánicas a través de la instalación HVAC.

La especificación enumerada incluye adaptabilidad a aproximadamente 15° de escora y 5° de asiento, sujeto a la configuración seleccionada y los requisitos de aplicación. Esta consideración de diseño ayuda a que el sistema siga siendo funcional cuando el recipiente no está perfectamente nivelado.

4. Control inteligente de temperatura y humedad

Los sistemas de control marinos de AHU se pueden conectar a sistemas de gestión de barcos más amplios a través de comunicación Modbus RTU o RS485. HISURP especifica un controlador de microprocesador o PLC con opciones de pantalla táctil, lo que permite a los operadores monitorear y ajustar los parámetros operativos de manera eficiente.

La precisión del control de temperatura indicada es de ±0,5 °C, mientras que la precisión de la humedad puede alcanzar el ±5 %. Los ventiladores EC opcionales también pueden mejorar la eficiencia energética; el fabricante indica un ahorro potencial de energía de más del 30 % dependiendo de las condiciones de funcionamiento y la configuración.

5. Instalación compacta y flexible

El espacio suele ser escaso a bordo de los barcos. Por lo tanto, una UTA marina modular puede proporcionar importantes ventajas de instalación. HISURP ofrece opciones de instalación horizontal, vertical y de techo, lo que permite adaptar la configuración del equipo a diferentes diseños de cabina y sala de máquinas.

Las puertas de acceso, los filtros limpiables y el autodiagnóstico de fallas también ayudan a simplificar el mantenimiento de rutina y la resolución de problemas.

Especificaciones técnicas de la AHU marina de un vistazo

La siguiente tabla resume los parámetros técnicos clave publicados para la AHU marina HISURP. Las especificaciones reales deben confirmarse según el diseño del buque, las condiciones operativas, los requisitos de clasificación y la configuración personalizada.

¿Dónde se pueden utilizar los sistemas marinos AHU?

La versatilidad de una AHU marina le permite servir en diferentes espacios a bordo de embarcaciones e instalaciones en alta mar. Su configuración se puede adaptar según los requisitos de flujo de aire, cargas de calor, fuentes de energía disponibles, espacio de instalación y condiciones ambientales.

• Buques mercantes de alta mar:Alojamiento de la tripulación, comedores, espacios recreativos e instalaciones relacionadas con los pasajeros.
• Buques portacontenedores y petroleros:Viviendas y áreas operativas seleccionadas que requieren condiciones interiores controladas.
• Cruceros y ferries:Cabinas de pasajeros, áreas públicas, restaurantes y otros espacios críticos para el confort.
• Yates:Zonas de alojamiento premium donde la temperatura, la humedad, el ruido y la apariencia son importantes.
• Plataformas marinas:Viviendas, salas de control y áreas operativas.
• Buques de ingeniería:Remolcadores, dragas, buques instaladores de tuberías y buques especializados similares.
• Buques navales y de apoyo:Aplicaciones HVAC en cabinas y alojamiento donde se requiere una construcción marina robusta.

Para requisitos más amplios de HVAC marino, los compradores también pueden evaluar soluciones relacionadas, comoacondicionadores de aire marinos, unidades marinas enfriadas por aire y sistemas de aire acondicionado marinos enfriados por agua.

¿Cómo se debe seleccionar una UTA marina?

Elegir la AHU marina adecuada requiere una evaluación a nivel del sistema en lugar de simplemente comparar la capacidad de refrigeración o el precio de compra. Los equipos de adquisiciones deben proporcionar al fabricante suficiente información del proyecto para garantizar que la configuración seleccionada sea técnicamente apropiada.

1. Determine el flujo de aire requerido:Calcular los requisitos de ventilación y acondicionamiento de cada espacio.
2. Calcule las cargas de refrigeración y calefacción:Considere las personas, los equipos, la iluminación, la temperatura exterior, el aislamiento y las condiciones de funcionamiento.
3. Identifique la fuente de energía disponible:Determine si se prefiere agua fría, DX, agua caliente, agua de la camisa del motor o calefacción eléctrica.
4. Evaluar la exposición marina:Especifique los requisitos de niebla salina, humedad, corrosión, vibración y movimiento de embarcaciones.
5. Confirmar las restricciones de instalación:Verifique las dimensiones, el peso, el acceso de servicio, las conexiones de los conductos y la orientación de montaje.
6. Especifique los requisitos de filtración:Seleccione configuraciones de prefiltro, filtro medio o HEPA según los requisitos de calidad del aire interior.
7. Revisar la integración del control:Confirme si se requiere Modbus RTU, RS485, PLC o integración con el sistema de gestión del barco.
8. Verificar los requisitos de certificación:Para proyectos aplicables, confirme si se necesita la clasificación DNV, BV, ABS, CCS o LR.

Trabajar con un fabricante experimentado de AHU marinas de China puede simplificar este proceso porque el proveedor puede coordinar la selección de capacidad, la construcción de la carcasa, la protección contra la corrosión, los sistemas de control y los requisitos de instalación como una solución integrada.

¿Cómo afecta la calidad de las AHU marinas al funcionamiento a largo plazo?

Es difícil acceder a los equipos HVAC marinos una vez que un barco está operando en el mar. Por lo tanto, la falla de un componente puede crear más que un inconveniente de mantenimiento ordinario. Puede afectar la comodidad de la tripulación, la experiencia de los pasajeros, las condiciones de la sala de equipos o la continuidad operativa.

HISURP afirma que su proceso de control de calidad incluye inspección de la materia prima entrante, autoinspección, inspección mutua e inspección especializada durante la producción. El equipo terminado puede someterse a pruebas de alta temperatura, niebla salina, vibración, inclinación, fugas y seguridad eléctrica.

Las capacidades de prueba enumeradas por el fabricante incluyen un laboratorio de diferencia de entalpía, una sala de pruebas de ruido, una cámara de pruebas de niebla salina, un banco de pruebas de vibración y un banco de pruebas de inclinación. La trazabilidad del producto también se respalda mediante números de serie únicos de los equipos.

Para los equipos de adquisiciones, estas capacidades son indicadores útiles al comparar posibles proveedores de AHU marinas. Un proveedor confiable debería poder analizar no solo la capacidad nominal sino también las pruebas ambientales, la selección de componentes, la documentación, la certificación, el soporte de instalación, los repuestos y el servicio posventa.

Preguntas frecuentes sobre las UTA ​​marinas

¿Cuál es el objetivo principal de una UTA marina?

Una AHU marina acondiciona y distribuye aire en entornos marinos. Puede proporcionar refrigeración, calefacción, filtración, ventilación y control de humedad para camarotes, áreas públicas, salas de control y otros espacios a bordo.

¿Qué diferencia una AHU marina de una AHU estándar?

Un modelo marino está diseñado teniendo en cuenta la niebla salina, la humedad, la corrosión, la vibración, el movimiento de la embarcación, la instalación compacta y los requisitos operativos específicos del mar.

¿Puede una AHU marina utilizar agua helada y refrigeración DX?

Sí. La plataforma Marine AHU de HISURP se puede configurar para refrigeración por agua enfriada o por expansión directa. La solución adecuada depende de la arquitectura HVAC del buque y de las fuentes de energía disponibles.

¿Es importante la resistencia a la corrosión para los equipos de tratamiento de aire marino?

Sí. Los ambientes marinos contienen sal y humedad que pueden acelerar la corrosión. Los revestimientos de calidad marina, los componentes adecuados de acero inoxidable y los materiales de los intercambiadores de calor resistentes a la corrosión pueden ayudar a mejorar la durabilidad del equipo.

¿Se pueden personalizar los sistemas Marine AHU?

Sí. El flujo de aire, la capacidad de refrigeración y calefacción, las dimensiones, los materiales de la carcasa, la filtración, la orientación del montaje, los controles, las interfaces de comunicación y los requisitos de certificación se pueden configurar según las necesidades del proyecto.

¿Qué certificaciones pueden ser necesarias para los equipos AHU marinos?

Dependiendo del buque y del proyecto, las certificaciones aplicables pueden incluir CE, RoHS, ISO9001 y requisitos de la sociedad de clasificación como DNV, BV, ABS, CCS o LR. Los requisitos de certificación deben confirmarse antes de la adquisición.

Conclusión: ¿Por qué la AHU marina adecuada es una inversión estratégica en HVAC?

Una AHU marina es más que un componente de aire acondicionado convencional. Es una parte fundamental del control ambiental a bordo que debe equilibrar la eficiencia energética, la resistencia a la corrosión, la tolerancia a las vibraciones, el control preciso, la instalación compacta, la mantenibilidad y la confiabilidad a largo plazo.

Con rangos de capacidad y flujo de aire configurables, múltiples fuentes de calefacción y refrigeración, protección contra la corrosión de grado marino, controles inteligentes y certificaciones de clasificación opcionales, HISURP proporciona soluciones AHU marinas diseñadas para barcos y aplicaciones en alta mar. Para los constructores navales, contratistas de HVAC marinos, operadores costa afuera y equipos de adquisiciones internacionales que buscan un fabricante chino personalizado, seleccionar la configuración correcta en la etapa de diseño puede mejorar significativamente la confiabilidad del sistema y el rendimiento del ciclo de vida.

¿Busca una AHU marina adaptada al flujo de aire, la carga de refrigeración, el espacio de instalación, la certificación y los requisitos medioambientales de su embarcación?Póngase en contacto con HISURP para analizar las especificaciones de su proyecto, los requisitos de personalización y la solución HVAC marina.Por favorcontáctanospara soporte técnico profesional y una cotización personalizada.
