¿Cómo seleccionar el aire acondicionado industrial adecuado según el tamaño del contenedor y la carga de calor?

Un contenedor no es sólo una caja de metal. Es un sistema térmico con características específicas de transferencia de calor. Cuando ese contenedor se utiliza para albergar equipos eléctricos, equipos de telecomunicaciones o sistemas de control industrial, la temperatura interna debe mantenerse dentro de un rango estrecho, independientemente de las condiciones exteriores. En verano, el sol golpea las paredes de acero, elevando la temperatura interna a 60°C o más. En invierno, es posible que sea necesario calentar el mismo recipiente para evitar la condensación. Elegir lo correctoAire Acondicionado IndustrialPara un contenedor no es cuestión de adivinar. Es una cuestión de cálculo. Las dos variables críticas son el tamaño del contenedor y la carga de calor. Si se hace mal, el equipo interno fallará.

El proceso de selección comienza con una comprensión clara del entorno térmico. La carga de calor es la suma de todas las fuentes de calor dentro del contenedor: el equipo en sí, la ganancia solar a través de las paredes y el techo, el calor conducido a través del aislamiento y el calor generado por las personas y la iluminación. El tamaño del recipiente determina la superficie disponible para la transferencia de calor y el volumen de aire que debe enfriarse. Una vez conocidas estas dos variables, se puede calcular la capacidad de refrigeración requerida y seleccionar el aire acondicionado industrial adecuado. Este artículo proporciona una guía sistemática paso a paso para este proceso, incluidas las fórmulas, los supuestos y las consideraciones prácticas que los ingenieros y administradores de instalaciones deben conocer. EnNingbo Hicon Industria Co., Ltd., nuestra fábrica lleva más de una década fabricando aires acondicionados industriales para aplicaciones en contenedores y hemos perfeccionado nuestra metodología de selección a través de miles de instalaciones.

Tabla de contenido

• 1. La ecuación de la carga de calor: ¿qué estás enfriando realmente?
• 2. Tamaño del contenedor: cómo la superficie y el volumen afectan los requisitos de refrigeración
• 3. El proceso de cálculo: de la carga de calor a la capacidad de refrigeración
• 4. Factores ambientales: ganancia solar, temperatura ambiente y aislamiento
• 5. Adaptación del aire acondicionado industrial a la aplicación
• 6. Consideraciones de instalación y mantenimiento para el enfriamiento de contenedores
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. La ecuación de la carga de calor: ¿qué estás enfriando realmente?

El primer paso para seleccionar un aire acondicionado industrial es calcular la carga térmica total dentro del contenedor. No se trata simplemente del consumo de energía del equipo. La carga de calor es la suma de todas las fuentes de calor, tanto internas como externas. Las fuentes de calor internas incluyen los equipos eléctricos y electrónicos, la iluminación y el personal que pueda estar trabajando en el interior. Las fuentes de calor externas incluyen la radiación solar absorbida por las paredes y el techo del contenedor, y el calor conducido a través de las paredes desde el aire exterior más caliente. Cada uno de estos debe cuantificarse por separado y luego sumarse para determinar la carga de calor total en vatios o BTU por hora.

La carga de calor interna es la más fácil de calcular. Para los equipos eléctricos, la carga de calor es esencialmente igual al consumo de energía, porque casi toda la energía eléctrica eventualmente se convierte en calor. Si el equipo consume 5 kW, produce aproximadamente 5 kW de calor. La carga de iluminación se puede calcular a partir de la potencia de las lámparas. Por lo general, se supone que la carga de personal es de 100 a 150 vatios por persona para actividades ligeras. La carga de calor externa es más compleja. La ganancia solar depende de la orientación del contenedor, el color de su superficie y la latitud del lugar. Un recipiente de color oscuro expuesto a la luz solar directa puede absorber mucho más calor que uno de color claro a la sombra. La carga de calor por conducción depende de la diferencia de temperatura entre el interior y el exterior, la superficie del contenedor y la resistencia térmica de las paredes. La siguiente tabla proporciona un resumen de los componentes de la carga de calor y sus valores típicos.

En Hisurp, nuestra fábrica proporciona un servicio de cálculo de carga térmica para nuestros clientes. Utilizamos una herramienta de hoja de cálculo patentada que tiene en cuenta las características específicas del contenedor, el equipo y el medio ambiente. Esto nos permite determinar con precisión la capacidad de enfriamiento requerida y recomendar el aire acondicionado industrial óptimo para la aplicación.

2. Tamaño del contenedor: cómo la superficie y el volumen afectan los requisitos de refrigeración

El tamaño del contenedor afecta el requisito de enfriamiento de dos maneras. Primero, la superficie del recipiente determina cuánto calor se transfiere del exterior al interior. Un contenedor más grande tiene más superficie y por lo tanto absorbe más calor solar y conduce más calor desde el exterior. En segundo lugar, el volumen del recipiente determina cuánto aire se debe enfriar. Un volumen mayor requiere más capacidad de enfriamiento para lograr la misma caída de temperatura. Sin embargo, el volumen suele ser menos importante que la superficie y la carga de calor para la mayoría de las aplicaciones de contenedores. La razón es que el aire dentro del contenedor tiene una masa térmica relativamente baja y la temperatura está determinada principalmente por el equilibrio entre la carga de calor y la capacidad de enfriamiento.

La superficie de un contenedor marítimo estándar se puede calcular a partir de sus dimensiones. Un contenedor de 20 pies mide aproximadamente 6,06 metros de largo, 2,44 metros de ancho y 2,59 metros de alto. Su superficie exterior es de aproximadamente 70 metros cuadrados. Un contenedor de 40 pies tiene aproximadamente 12,19 metros de largo y una superficie de aproximadamente 120 metros cuadrados. La zona del tejado es especialmente importante porque recibe la radiación solar más directa. El área de los muros también es importante, especialmente para los muros este y oeste, que reciben luz solar directa por la mañana y por la tarde. La siguiente tabla proporciona la superficie y el volumen de los tamaños de contenedores estándar.

Si bien la superficie y el volumen son importantes, no son los únicos factores. El aislamiento del contenedor también juega un papel fundamental. Un contenedor de envío estándar no tiene aislamiento. Sus paredes son de acero de 1,6-2,0 mm de espesor, lo que conduce el calor de forma muy eficiente. Agregar aislamiento a las paredes y al techo puede reducir drásticamente la carga de calor por conducción y la ganancia solar. Para un contenedor típico, agregar 50 mm de aislamiento de poliuretano puede reducir la carga de calor entre un 60 y un 70 %. Esto significa que se puede utilizar un aire acondicionado industrial más pequeño y menos costoso. En nuestra fábrica, ofrecemos una gama de acondicionadores de aire industriales con diferentes capacidades de enfriamiento para adaptarse tanto a contenedores aislados como a contenedores no aislados.

3. El proceso de cálculo: de la carga de calor a la capacidad de refrigeración

Una vez que se conocen la carga de calor y el tamaño del contenedor, se puede calcular la capacidad de enfriamiento requerida del aire acondicionado industrial. La capacidad de enfriamiento generalmente se expresa en vatios (W), kilovatios (kW) o BTU por hora (BTU/h). El factor de conversión es 1 kW = 3412 BTU/h. La fórmula básica para la capacidad de enfriamiento es: Capacidad de enfriamiento = Carga de calor total + Margen de seguridad. El margen de seguridad suele ser del 10 % al 20 % para tener en cuenta las incertidumbres en el cálculo de la carga térmica y futuros aumentos en la carga del equipo. Por ejemplo, si la carga térmica total es de 5 kW, la capacidad de refrigeración requerida sería 5 kW × 1,15 = 5,75 kW. Esto se redondearía al siguiente tamaño disponible, como un aire acondicionado industrial de 6 kW.

El proceso de cálculo se puede dividir en un procedimiento paso a paso. Primero, enumere todos los equipos generadores de calor y su consumo de energía. En segundo lugar, calcule la carga de iluminación y la carga de personal. En tercer lugar, calcule la ganancia solar en función de la orientación y el color del contenedor. Cuarto, calcule la carga de conducción utilizando el valor U de las paredes, el área de la superficie y la diferencia de temperatura de diseño. Quinto, sume todas las cargas y aplique un margen de seguridad. Sexto, seleccione un Aire Acondicionado Industrial con una capacidad de enfriamiento igual o mayor que el requerimiento calculado. La siguiente tabla proporciona un ejemplo práctico del cálculo para un contenedor de 20 pies con 5 kW de carga de equipo.

En nuestra fábrica, utilizamos esta metodología de cálculo para ayudar a nuestros clientes a seleccionar el aire acondicionado industrial adecuado para su contenedor. También ofrecemos un servicio gratuito de cálculo de carga de refrigeración. Todo lo que necesitamos son las dimensiones del contenedor, la lista de equipos, la ubicación y la temperatura interna deseada. Nuestro equipo de ingeniería realizará el cálculo y recomendará el modelo óptimo.

4. Factores ambientales: ganancia solar, temperatura ambiente y aislamiento

Las condiciones ambientales tienen un impacto importante en la capacidad de refrigeración requerida. Los factores más importantes son la temperatura ambiente, la radiación solar y el aislamiento del contenedor. La temperatura ambiente determina la diferencia de temperatura que impulsa la carga de calor por conducción. La radiación solar determina la ganancia solar, que puede ser una parte importante de la carga térmica total de un contenedor no aislado. El aislamiento determina qué parte de la carga de calor exterior se transmite al interior. En un clima cálido, como el de Oriente Medio o el Sudeste Asiático, la temperatura ambiente puede alcanzar los 50°C o más y la radiación solar puede ser intensa. En estas condiciones, la carga de calor puede ser de dos a tres veces mayor que en un clima templado.

La orientación del contenedor también importa. Un contenedor con su lado largo orientado al este u oeste recibirá más luz solar directa que uno orientado al norte o al sur. El color del contenedor afecta la absortividad solar. Un recipiente de color oscuro absorbe más radiación solar que uno de color claro. Un contenedor blanco o reflectante puede reducir la ganancia solar entre un 30 y un 40%. El uso de una estructura de sombra o una cubierta para el tejado también puede reducir significativamente la ganancia solar. La siguiente tabla proporciona valores típicos de ganancia solar para diferentes colores y orientaciones de contenedores.

El aislamiento es la forma más eficaz de reducir la carga de calor. Agregar aislamiento a las paredes y al techo del contenedor reduce la carga de calor por conducción y la ganancia solar. La eficacia del aislamiento se mide por su valor R o valor U. Cuanto mayor sea el valor R, mejor será el aislamiento. Para un contenedor típico, agregar 50 mm de aislamiento de poliuretano (valor R ≈ 2,5 m²K/W) puede reducir la carga de calor entre un 60 y un 70 %. Esto puede permitir el uso de un aire acondicionado industrial más pequeño y menos costoso. En Ningbo Hicon Industry Co., Ltd., podemos asesorarle sobre el espesor y el material de aislamiento óptimos para su clima y aplicación específicos.

5. Adaptación del aire acondicionado industrial a la aplicación

Una vez calculada la capacidad de refrigeración requerida, el siguiente paso es seleccionar el aire acondicionado industrial que coincida con la aplicación. Hay varios factores a considerar más allá de la capacidad de enfriamiento. Estos incluyen la fuente de alimentación, la configuración de montaje, la clasificación de protección ambiental (clasificación IP), el rango de temperatura de funcionamiento y las funciones de control y monitoreo. El Aire Acondicionado Industrial debe ser compatible con la fuente de alimentación disponible. La mayoría de las aplicaciones de contenedores utilizan energía monofásica de 230 V o trifásica de 400 V. La configuración de montaje debe ser adecuada para el contenedor. Las unidades montadas en la pared son comunes, pero también están disponibles unidades montadas en el techo y de piso. La clasificación IP debe ser suficiente para el medio ambiente. Una clasificación IP54 es adecuada para la mayoría de las aplicaciones en exteriores, mientras que se requiere una clasificación IP65 para entornos lavables o con mucho polvo.

El rango de temperatura de funcionamiento es crítico. El aire acondicionado industrial debe poder funcionar de manera confiable a la temperatura ambiente máxima del lugar. Las unidades estándar pueden estar clasificadas para funcionar hasta 43°C. Para climas más cálidos, se requieren unidades de alta temperatura con capacidad nominal de 55°C o más. Las funciones de control y seguimiento también son importantes. Los acondicionadores de aire industriales modernos están equipados con controladores de microprocesador que brindan control preciso de la temperatura, funciones de alarma e interfaces de comunicación. Algunos modelos ofrecen monitoreo remoto a través de Ethernet o Modbus, lo que permite al operador monitorear la temperatura del contenedor desde una sala de control central. La siguiente tabla resume los criterios de selección clave para los acondicionadores de aire industriales de contenedores.

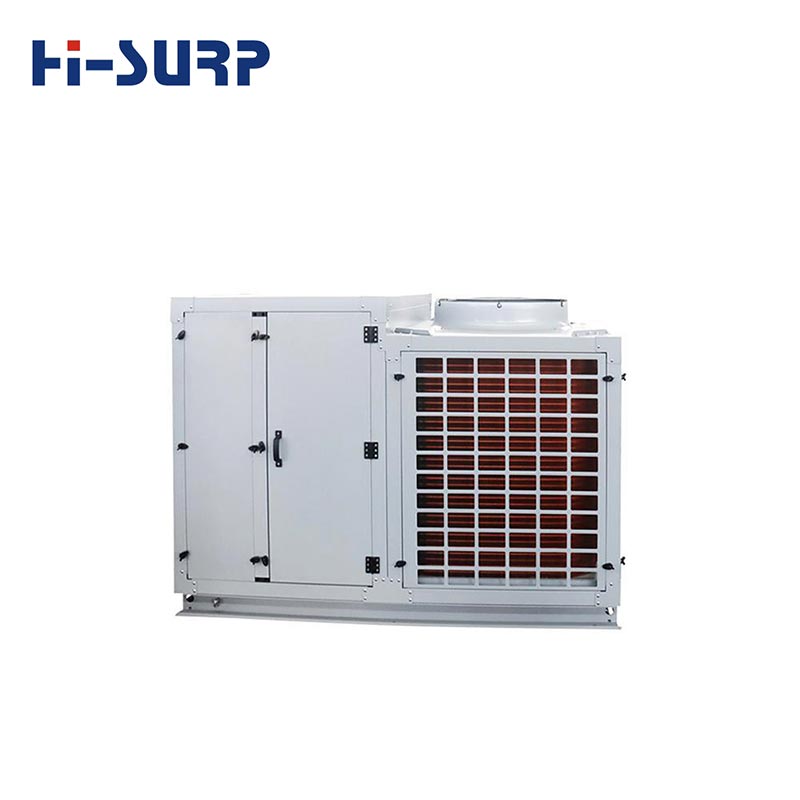

En nuestra fábrica, ofrecemos una amplia gama de acondicionadores de aire industriales para aplicaciones en contenedores. Nuestros productos están disponibles en capacidades de refrigeración de 1 kW a 20 kW, con una variedad de fuentes de alimentación, opciones de montaje y clasificaciones ambientales. También ofrecemos soluciones personalizadas para aplicaciones especiales. Nuestro equipo técnico puede ayudarle a seleccionar el modelo adecuado para su contenedor y carga de calor específicos.

6. Consideraciones de instalación y mantenimiento para el enfriamiento de contenedores

La instalación de un Aire Acondicionado Industrial en un contenedor requiere una cuidadosa planificación. La unidad debe montarse de forma segura para resistir la vibración y el movimiento que puedan ocurrir durante el transporte o la operación. La ubicación de montaje debe elegirse para permitir un fácil acceso para el mantenimiento y garantizar que el flujo de aire no esté obstruido. La unidad debe colocarse de manera que evite la luz solar directa, si es posible, ya que esto puede reducir su eficiencia. Las conexiones eléctricas deben realizarse de acuerdo con los códigos y normas locales. El drenaje de condensado debe llevarse a un lugar adecuado. Si se va a transportar el contenedor, es posible que sea necesario retirar o asegurar la unidad para evitar daños durante el transporte.

El mantenimiento también es fundamental para un funcionamiento fiable. El filtro de aire debe limpiarse o reemplazarse periódicamente para garantizar un flujo de aire adecuado. El serpentín del condensador debe limpiarse periódicamente para eliminar el polvo y la suciedad. La carga de refrigerante debe revisarse anualmente. Las conexiones eléctricas deben inspeccionarse para detectar estanqueidad y corrosión. El sistema de control debe probarse para garantizar que funciona correctamente. Un programa de mantenimiento preventivo puede ayudar a evitar fallas inesperadas y extender la vida útil del aire acondicionado industrial. La siguiente tabla proporciona un programa de mantenimiento recomendado para acondicionadores de aire de contenedor.

En Ningbo Hicon Industry Co., Ltd., brindamos soporte integral de instalación y mantenimiento para nuestros acondicionadores de aire industriales. Nuestra fábrica ofrece capacitación para el personal de mantenimiento de nuestros clientes, así como servicio in situ para aplicaciones críticas. También disponemos de una gama completa de repuestos para garantizar una respuesta rápida a cualquier necesidad de mantenimiento. Nuestro objetivo es garantizar que nuestros aires acondicionados industriales ofrezcan un rendimiento confiable y a largo plazo en los entornos de contenedores más exigentes.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cómo calculo la carga térmica de mi contenedor?

Respuesta: La carga de calor es la suma de todas las fuentes de calor dentro y fuera del contenedor. Incluye la carga del equipo (igual al consumo de energía), la carga de iluminación, la carga de personal, la ganancia solar y la carga de conducción a través de las paredes. En Ningbo Hicon Industry Co., Ltd., ofrecemos un servicio gratuito de cálculo de carga de calor. Todo lo que necesitamos son las dimensiones del contenedor, la lista de equipos, la ubicación y la temperatura interna deseada. Nuestro equipo de ingeniería realizará el cálculo y recomendará el aire acondicionado industrial óptimo para su aplicación.

Pregunta 2: ¿Cuál es la diferencia entre un aire acondicionado estándar y un aire acondicionado industrial para contenedores?

Respuesta: Un aire acondicionado industrial para contenedores está diseñado para soportar las duras condiciones del ambiente exterior, incluidas altas temperaturas ambientales, polvo, lluvia y vibraciones. Tiene una clasificación IP más alta, un rango de temperatura de funcionamiento más amplio y una construcción más robusta que un aire acondicionado de confort estándar. También está diseñado para un funcionamiento continuo y tiene una vida útil más larga. Un acondicionador de aire estándar fallaría rápidamente en una aplicación en contenedor.

Pregunta 3: ¿Puedo usar un aire acondicionado más pequeño si aíslo el contenedor?

Respuesta: Sí, el aislamiento es una de las formas más efectivas de reducir la carga de calor. Agregar aislamiento a las paredes y al techo del contenedor reduce la carga de calor por conducción y la ganancia solar. Para un contenedor típico, agregar 50 mm de aislamiento de poliuretano puede reducir la carga de calor entre un 60 y un 70 %. Esto permite el uso de un aire acondicionado industrial más pequeño y menos costoso. Recomendamos aislamiento para todas las aplicaciones de contenedores, especialmente en climas cálidos.

Pregunta 4: ¿Cuál es el consumo de energía típico de un aire acondicionado industrial para un contenedor de 20 pies?

Respuesta: El consumo de energía depende de la capacidad de enfriamiento y la eficiencia de la unidad. Para un contenedor de 20 pies con una carga térmica de 5 kW, un aire acondicionado industrial de 6 kW consumiría normalmente entre 2 y 2,5 kW de energía eléctrica. El consumo exacto depende de la temperatura ambiente y del punto de consigna. Nuestra fábrica puede proporcionar datos detallados del consumo de energía para cada uno de nuestros modelos.

Pregunta 5: ¿Con qué frecuencia debo dar servicio a mi aire acondicionado industrial?

Respuesta: Recomendamos una inspección mensual del filtro de aire, una limpieza trimestral del serpentín del condensador y un servicio completo anual que incluya verificar la carga de refrigerante, inspeccionar las conexiones eléctricas y probar el sistema de control. En entornos hostiles, es posible que se requiera un servicio más frecuente. En Ningbo Hicon Industry Co., Ltd., ofrecemos contratos de mantenimiento que incluyen servicio regular y soporte prioritario. Nuestro objetivo es garantizar que su aire acondicionado industrial funcione de manera confiable durante muchos años.

8. Conclusión

Seleccionar el aire acondicionado industrial adecuado para un contenedor es un proceso sistemático que comienza con una comprensión profunda de la carga de calor y el tamaño del contenedor. Al calcular las fuentes de calor internas y externas, aplicar un margen de seguridad y hacer coincidir la capacidad de enfriamiento con la aplicación, los ingenieros pueden garantizar que el equipo dentro del contenedor permanezca dentro de su rango de temperatura de funcionamiento, independientemente de las condiciones exteriores. El proceso de selección también implica la consideración de la fuente de alimentación, la configuración de montaje, la clasificación IP, el rango de temperatura de funcionamiento y las características de control. En Ningbo Hicon Industry Co., Ltd., nuestra fábrica tiene la experiencia, los productos y los servicios de soporte para ayudarlo en cada paso de este proceso. Llevamos más de una década fabricando aires acondicionados industriales para aplicaciones de contenedores y tenemos la experiencia para guiarlo hacia la solución óptima.

Ya sea que esté refrigerando un gabinete de telecomunicaciones, una estación de monitoreo remoto o un refugio para equipos móviles, lo invitamos a contactarnos para analizar sus requisitos. Nuestro equipo técnico está listo para ayudarlo con los cálculos de carga térmica, la selección de productos y la planificación de la instalación. Ofrecemos una amplia gama de Aires Acondicionados Industriales con capacidades de refrigeración desde 1 kW hasta 20 kW, todo ello respaldado por nuestro compromiso con la calidad y la satisfacción del cliente. Permítanos ayudarle a mantener su equipo crítico fresco y confiable.

Póngase en contacto con Ningbo Hicon Industry Co., Ltd. hoypara analizar sus requisitos de refrigeración de contenedores y descubrir cómo nuestros acondicionadores de aire industriales pueden satisfacer sus necesidades.
