Aire acondicionado de gabinete de alta eficiencia para sistemas de enfriamiento industrial

Aire acondicionado de gabinete HISURP para gabinetes eléctricos, gabinetes CNC, paneles PLC y sistemas de control industrial

Cuando los compradores buscan un refrigerador de panel confiable, generalmente hacen las mismas preguntas prácticas: ¿Cómo mantengo frescos los gabinetes eléctricos sin que entre polvo? ¿Debo elegir uno de montaje superior o uno de pared? ¿Cómo seleccionar la capacidad de refrigeración adecuada?

HISURPofrece respuestas claras con una línea de productos diseñada específicamente para refrigeración de gabinetes eléctricos, no para aire acondicionado general de habitaciones.

Fabricado por Ningbo Hicon Industry, HISURP cuenta con el respaldo de una empresa con experiencia en refrigeración industrial que se remonta a 1972 y se centra en aires acondicionados industriales y comerciales desde 2003. Con una planta de fábrica de 150.000 m², más de 400 empleados, 123 patentes, laboratorios y salas de pruebas de clase nacional CNAS y experiencia sirviendo a socios globales como ABB, Schneider, Toyota, COFCO, Novenco y Toray.

Un aire acondicionado de gabinete también se denomina comúnmente enfriador de panel, aire acondicionado de gabinete o unidad de enfriamiento de gabinete eléctrico. Su propósito es simple pero crítico: elimina el calor de los gabinetes eléctricos sellados mientras mantiene el polvo exterior, la neblina de aceite, el aire húmedo y los contaminantes corrosivos lejos de los componentes electrónicos sensibles. Para los PLC, servovariadores, inversores, controles de interruptores, controladores CNC, equipos de telecomunicaciones e instrumentos de precisión, esta diferencia no es menor. Afecta directamente el tiempo de actividad, la confiabilidad y la vida útil.

¿Por qué los gabinetes eléctricos necesitan un aire acondicionado de gabinete exclusivo?

Los métodos de refrigeración tradicionales, como los extractores de aire o la ventilación natural, a menudo ya no son suficientes. Los gabinetes eléctricos modernos contienen componentes electrónicos compactos de alta densidad que generan una cantidad significativa de calor. Al mismo tiempo, el aire de la fábrica puede contener polvo, fibras, vapor de aceite o humedad. Si simplemente ventila el gabinete con aire exterior, puede reducir el calor solo temporalmente mientras introduce los mismos contaminantes que dañan los componentes electrónicos.

Por eso HISURP se centra en refrigeración + protección contra el polvo + deshumidificación en una solución compacta.

¿Cómo funciona un aire acondicionado de panel HISURP?

HISURP utiliza el principio de refrigeración por cambio de fase. El compresor descarga gas refrigerante a alta temperatura y presión en el condensador, donde se enfría y se convierte en refrigerante líquido. Después de la estrangulación, el refrigerante ingresa al evaporador y absorbe calor del aire caliente dentro del gabinete eléctrico. Luego, el refrigerante se evapora nuevamente hasta convertirse en gas y regresa al compresor, repitiendo el ciclo continuamente.

Ventajas principales

1. Control preciso de la temperatura para un funcionamiento estable del gabinete

Los usuarios pueden configurar la temperatura de trabajo dentro del gabinete eléctrico de acuerdo con las necesidades reales de la aplicación. El rango de ajuste de temperatura estándar es de +20°C a +38°C. Dependiendo del modelo y los requisitos del proyecto, se puede aplicar control mecánico o control por microcomputadora con pantalla LED.

2. Enfriamiento y deshumidificación en una sola unidad

Muchas fallas eléctricas son causadas no sólo por el calor, sino también por la combinación de calor y humedad. Las unidades HISURP proporcionan refrigeración deshumidificadora, ayudando a mantener una humedad y temperatura más adecuadas dentro del gabinete y reduciendo el riesgo de condensación y corrosión.

3. La estructura sellada ayuda a bloquear la entrada de polvo

Un aire acondicionado de gabinete montado en la pared o un aire acondicionado de gabinete montado en la parte superior que combinan correctamente funciona con un gabinete eléctrico sellado para que el aire interior permanezca aislado del polvo del taller, fibras, niebla de aceite y partículas en el aire.

4. Circulación de aire rápida y uniforme

La unidad utiliza un ventilador centrífugo de rotor externo de alta calidad con estructura compacta, gran flujo de aire, alta presión estática, baja vibración y bajo nivel de ruido. Esto ayuda a enfriar el gabinete rápidamente y reducir los puntos calientes alrededor de PLC, VFD, servovariadores y módulos de alimentación.

5. Compresor rotativo eficiente

HISURP utiliza un compresor rotativo completamente cerrado con alta eficiencia energética y bajo consumo de energía. Con medidas de reducción de vibraciones integradas, la unidad funciona de manera suave y silenciosa, lo cual es valioso en entornos de control de precisión.

6. Intercambiador de calor de alta eficiencia

El intercambiador de calor adopta tubos de cobre roscados internamente con aletas de aluminio, lo que mejora el rendimiento de la transferencia de calor y el EER del sistema al mismo tiempo que respalda un funcionamiento estable a largo plazo.

7. Filtro primario estándar en el lado del condensador

Un filtro primario en el lado del condensador ayuda a evitar que el polvo, el aceite y los desechos entren y afecten el intercambiador de calor o el ventilador, lo que mejora la estabilidad general del sistema y extiende la vida útil.

8. Dirección de salida de aire frío ajustable

La salida de aire frío está equipada con un deflector para que se pueda ajustar la dirección de descarga, lo que ayuda a optimizar la distribución del flujo de aire y hace que la temperatura del gabinete sea más uniforme.

9. Instalación flexible y mantenimiento conveniente

La unidad es compacta, liviana, fácil de montar y de fácil mantenimiento. Después de la instalación y la conexión eléctrica, puede funcionar sin una puesta en marcha complicada en la mayoría de las aplicaciones estándar.

Montado en la parte superior o en la pared: ¿cuál elegir?

Esta es una de las preguntas más importantes de los compradores y afecta directamente la eficiencia de la instalación y el rendimiento del flujo de aire.

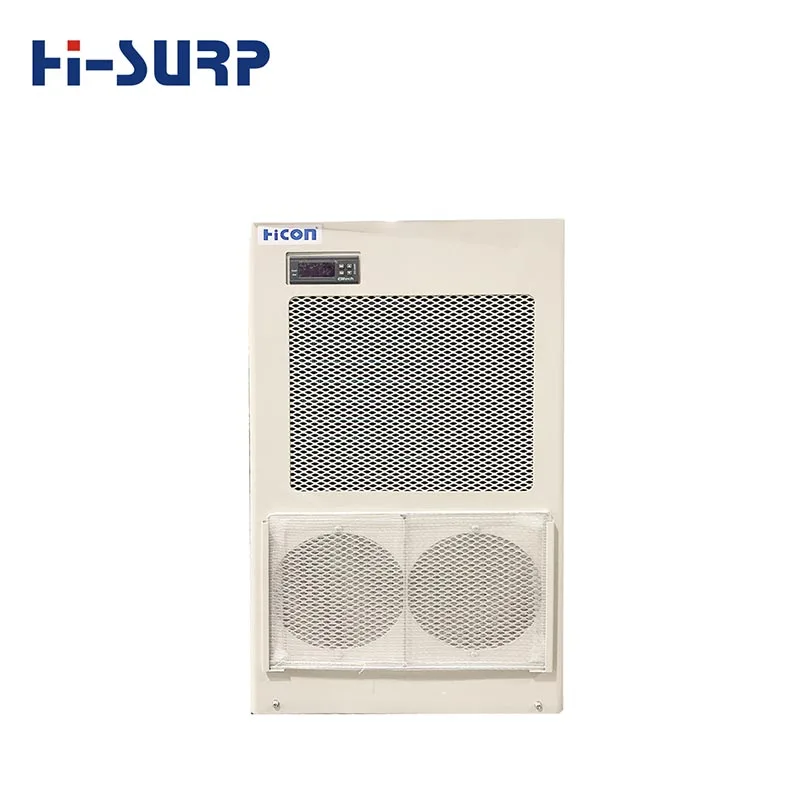

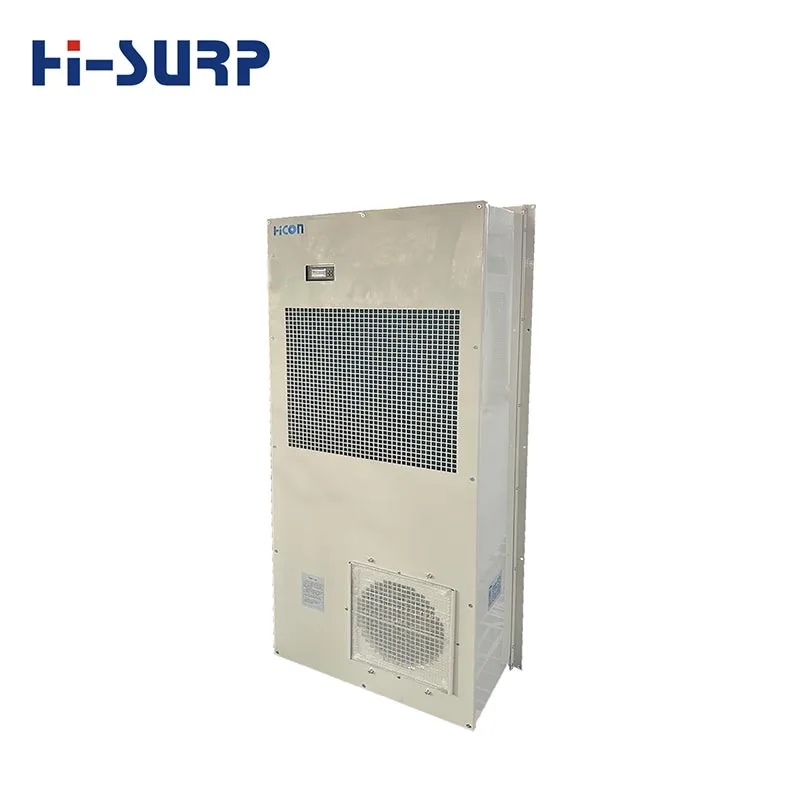

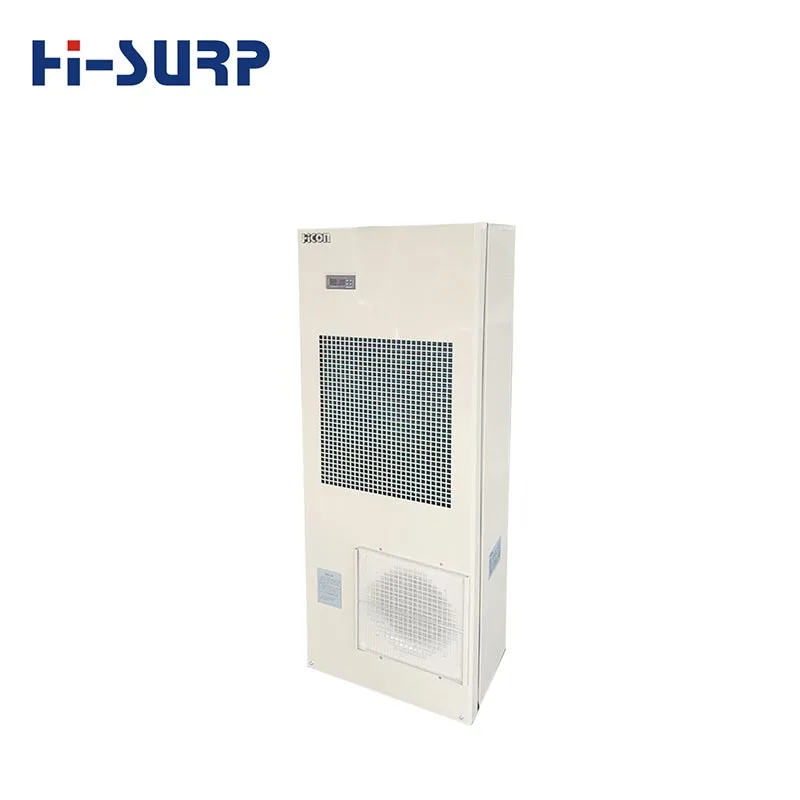

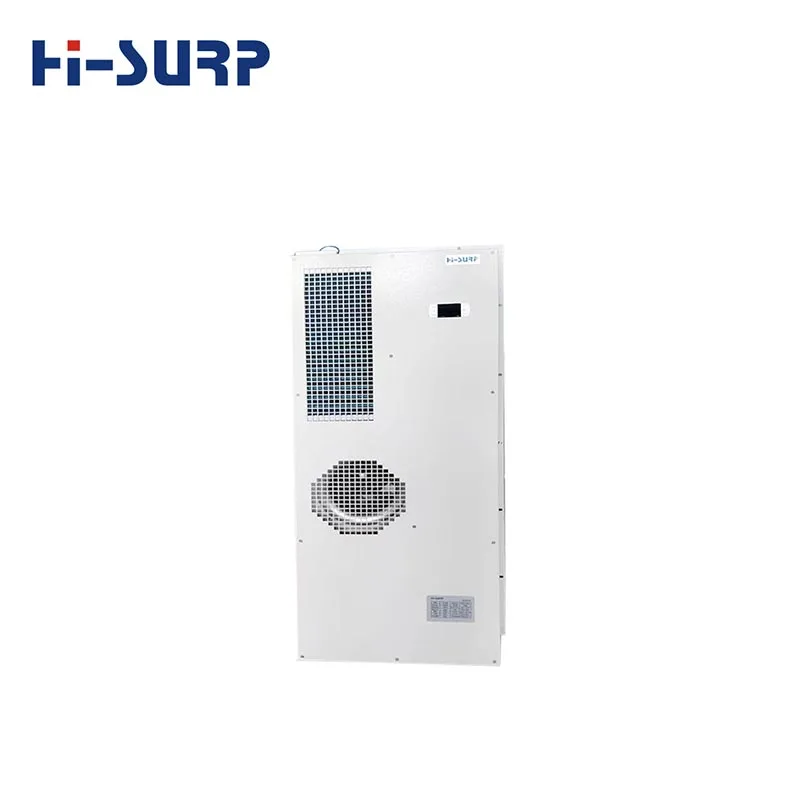

Se instala un aire acondicionado de gabinete montado en la pared en la pared lateral del gabinete eléctrico. Es el formato más utilizado porque es de fácil acceso para mantenimiento y adecuado para muchos armarios de control de uso general.

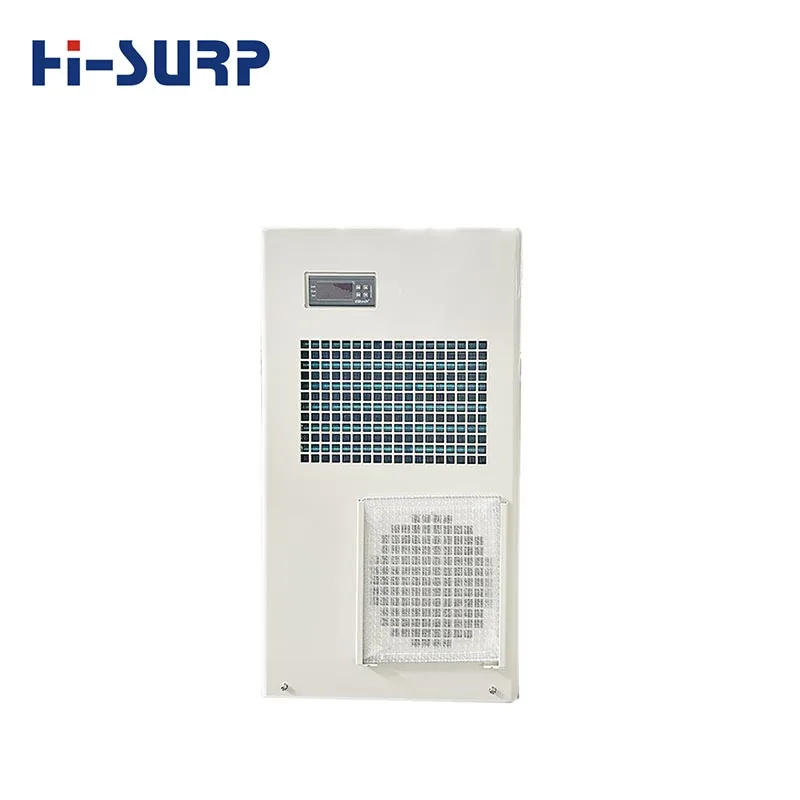

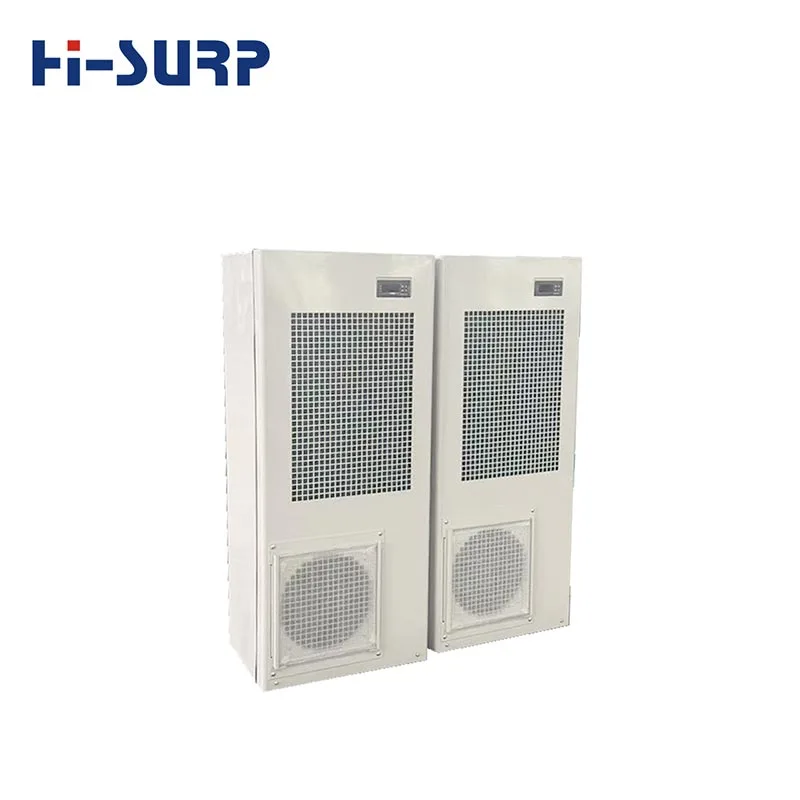

Capacidades de refrigeración típicas para modelos montados en la pared:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Lo mejor para:

- Armarios de control de máquinas CNC.

- armarios de control de línea de automatización

- gabinetes para equipos de telecomunicaciones

- armarios de control de inversores y servos

- proyectos de modernización con espacio de instalación lateral

Montado en puerta/tipo semiempotrado

Esta es una versión de instalación lateral parcialmente integrada en el gabinete para mejorar la apariencia o el control del espacio.

Capacidades típicas:

600W, 1000W, 1500W, 2000W, 2500W

Lo mejor para:

- líneas compactas donde se debe reducir la proyección exterior

- Equipo OEM con diseño de gabinete integrado más limpio

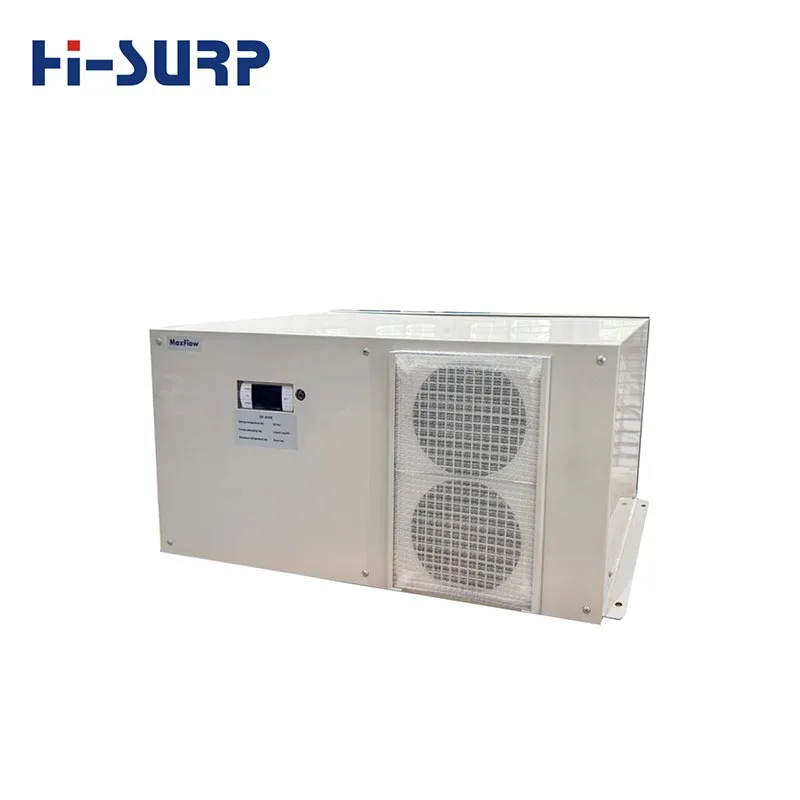

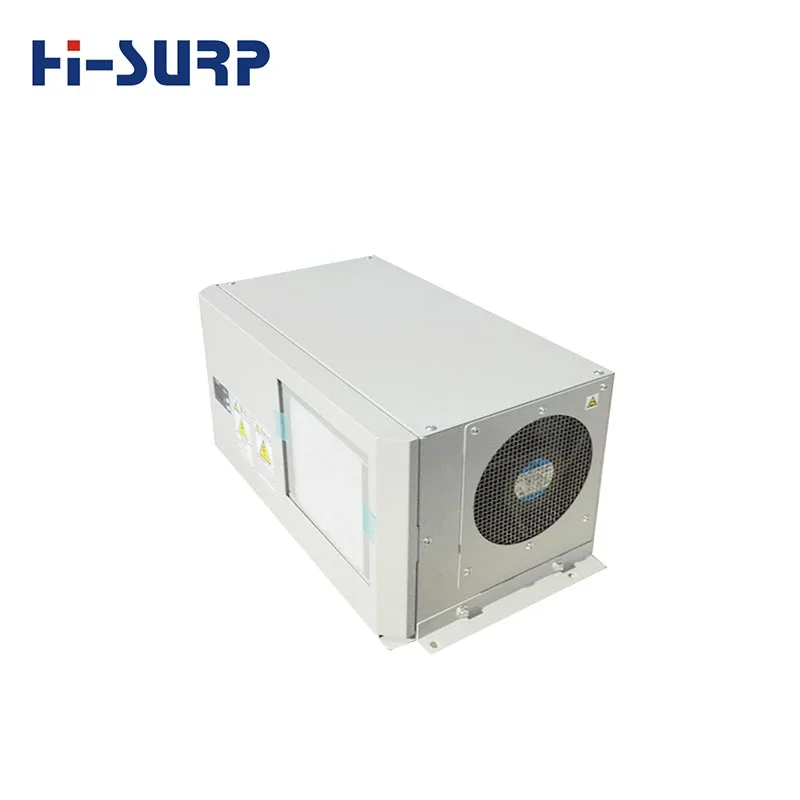

Aire acondicionado de gabinete montado en la parte superior

Un aire acondicionado de gabinete de montaje superior se instala en la parte superior del gabinete y es especialmente útil cuando el espacio lateral es limitado o las puertas laterales deben permanecer despejadas.

Capacidades de refrigeración típicas:

1000W, 1500W

Lo mejor para:

- pasillos de instalación estrechos

- máquinas herramienta con espacio lateral limitado

- gabinetes que requieren suministro de aire de arriba hacia abajo

¿Cómo elegir el aire acondicionado de gabinete adecuado?

1. Carga de calor dentro del gabinete

Calcule el calor total liberado por variadores, PLC, fuentes de alimentación, transformadores, relés y otros componentes electrónicos. Un tamaño insuficiente conduce a una refrigeración deficiente; el sobredimensionamiento puede aumentar el costo y aumentar el riesgo de condensación.

2. Dimensiones del gabinete y condiciones de sellado.

Un aire acondicionado de gabinete funciona mejor con un recinto relativamente sellado. Las fugas de aire reducen la eficiencia de enfriamiento y pueden permitir la entrada de aire húmedo o polvoriento.

3. Temperatura ambiente y nivel de contaminación.

Si el sitio es caluroso, polvoriento, aceitoso, húmedo o corrosivo, una solución de refrigeración sellada es mucho más adecuada que la ventilación con ventilador.

4. Posición de montaje

Decida con anticipación si su proyecto necesita uno de montaje superior o uno de pared, según el diseño del gabinete y el acceso de mantenimiento.

5. Condición del drenaje y requisitos de control.

Si no hay tubería de drenaje, considere un modelo con tanque de agua. Si el proyecto necesita visualización y control más precisos, solicite opciones de control por microcomputadora y pantalla LED.

Cómo calcular la capacidad de refrigeración de un armario

1. Calcule el área de superficie A = 2 × (largo × alto + ancho × alto + largo × ancho) para determinar el área de superficie del gabinete.

2. Calcule la diferencia de temperatura ΔT = temperatura externa menos la temperatura interna objetivo para determinar el diferencial de temperatura interna-externa.

3. Calcule la transferencia de calor a través de la pared de la caja: Qs = 5,5 × A × ΔT, lo que da la tasa de transferencia de calor.

4. Capacidad de refrigeración del aire acondicionado Qo = 1,2 × (Qs + Qi de generación de calor interno), determinando la capacidad de refrigeración requerida.

Descripción general de los datos técnicos del aire acondicionado de gabinete

¿Por qué HISURP?

Nuestra fuerza de fabricación:

HISURP es un fabricante especializado en aire acondicionado industrial con:

- Experiencia en refrigeración industrial que se remonta a 1972.

- Centrarse en aires acondicionados industriales y aires acondicionados comerciales desde 2003.

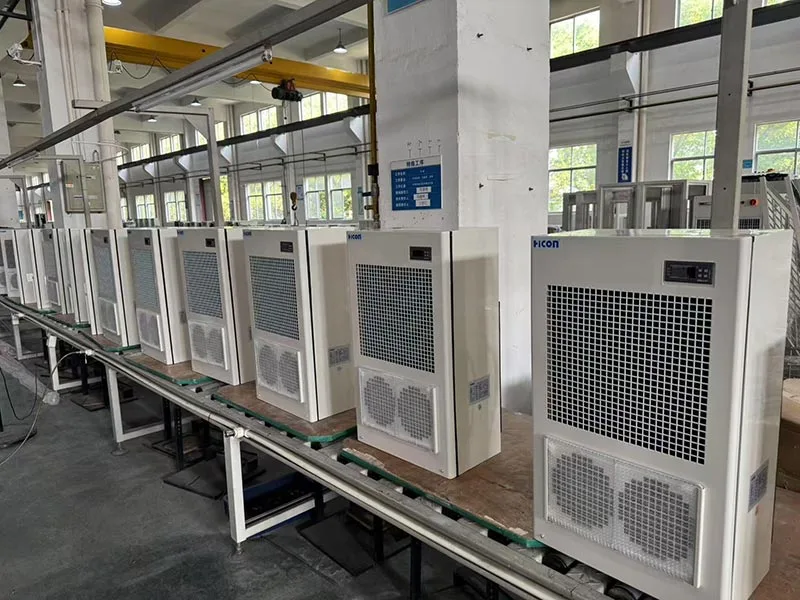

- Taller de fabricación de 150.000 m².

- Más de 400 empleados

- 123 patentes

- Laboratorios y salas de pruebas de clase nacional CNAS.

- Instalaciones de producción importadas y sistemas de control de calidad maduros.

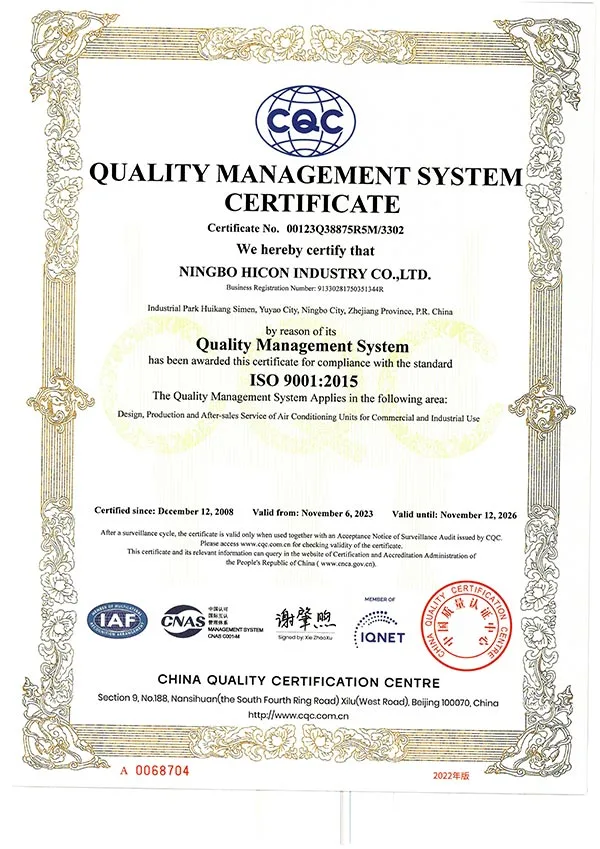

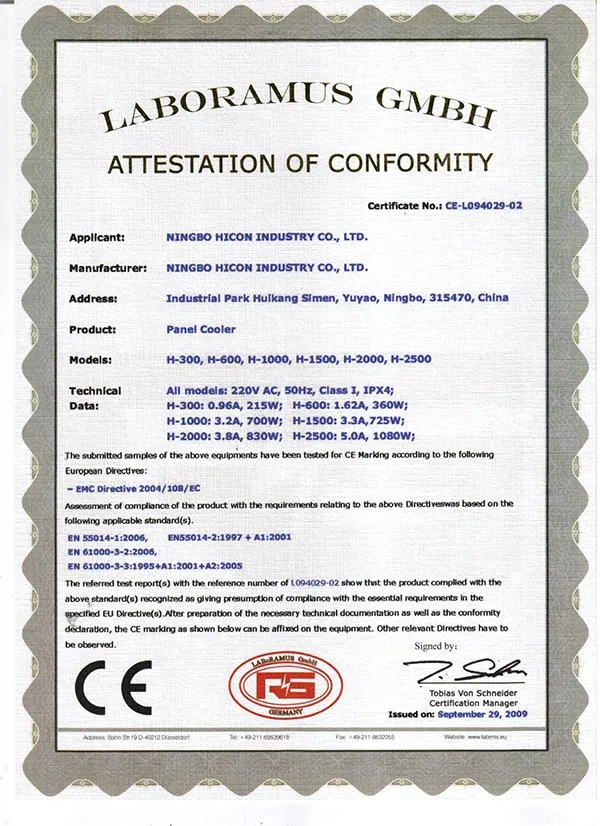

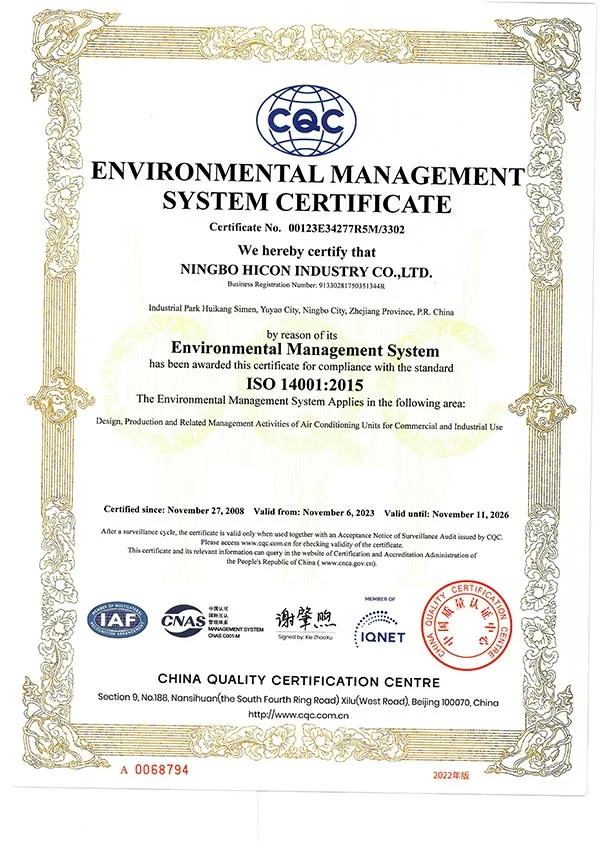

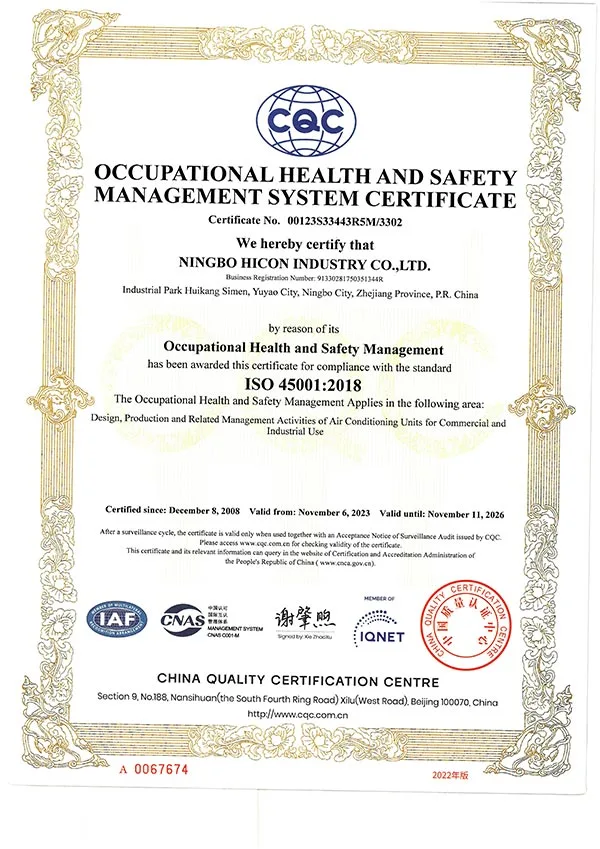

- Certificaciones que incluyen ISO9001, ISO14001, ISO45001, CE, UL, CB y más

- Ricas experiencias de exportación, los aires acondicionados de gabinete se exportan a: Arabia Saudita, Grecia, México, Qatar, Serbia, etc. por ahora.

-Personalización no estándar para diferentes escenarios: los modelos de fuentes de alimentación trifásicas de 460 V y CC de 48 V se han exportado a granel a Grecia y Arabia Saudita, adaptándose a diferentes especificaciones de red para cumplir con los requisitos regionales.

Carcasa de acero inoxidable, modelos de temperatura ambiente de alta temperatura de 60 °C diseñados específicamente para gabinetes de inversores fotovoltaicos de Oriente Medio; Los modelos con interfaces RS485 admiten la lectura remota Modbus de temperatura, corriente y códigos de falla, lo que permite la integración en sistemas de monitoreo centralizados a través de computadoras host.

Cooperación técnica con especialistas japoneses.

La línea de enfriamiento de gabinetes se ha desarrollado en cooperación con empresas japonesas, incluidas KOUWAKOUGYO y Apiste. Esto agrega valor para los compradores que se preocupan por una lógica de diseño estable, una experiencia comprobada en refrigeración de gabinetes y la madurez del producto.

Capacidad de personalización

HISURP puede soportar:

- parámetros personalizados

- diferentes requisitos de apariencia y color

- opciones de refrigerantes respetuosas con el medio ambiente

- soluciones de frecuencia fija o de frecuencia variable, cuando corresponda

- OEM y adaptación basada en proyectos.

Esto es especialmente útil para fabricantes de máquinas, fabricantes de armarios de control y distribuidores extranjeros.

Industrias de aplicación típicas

Los productos de Aire Acondicionado de panel HISURP son adecuados para una amplia gama de sectores:

- Máquinas herramienta CNC

- maquinaria de plastico

- telecomunicaciones

- maquinaria alimentaria

- equipos textiles

- maquinaria para trabajar la madera

- metalurgia

- líneas de producción de tabaco

- Armarios de control VFD

- Armarios PLC

- sistemas de servocontrol

- armarios de distribución y armarios de instrumentación

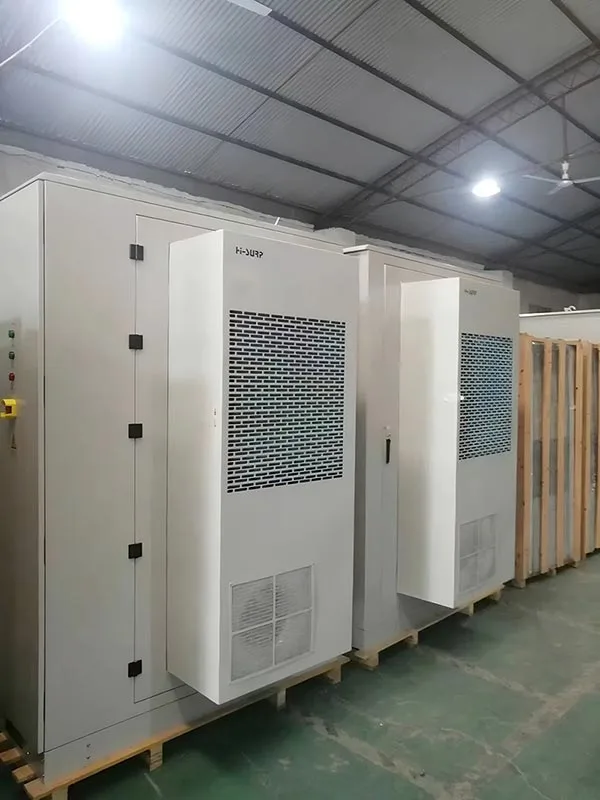

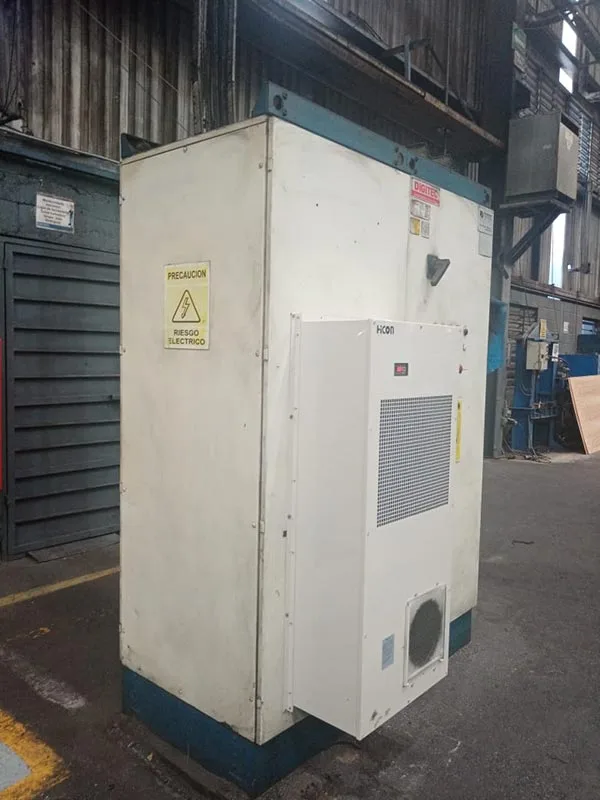

Escena de instalación
